Как обозначается дроссель на схеме: полное руководство по УГО для радиолюбителей и профессионалов

Мир электроники полон загадок и условностей, особенно для тех, кто только начинает свой путь. Одной из первых задач становится умение читать электрические принципиальные схемы — своеобразный язык инженеров и разработчиков. Каждый компонент на такой схеме имеет свое уникальное условное графическое обозначение (УГО), и дроссель не является исключением. Этот, на первый взгляд, простой элемент выполняет критически важные функции в самых разных устройствах, от блоков питания до высокочастотных фильтров. Особое место среди них занимают синфазные дроссели, играющие ключевую роль в подавлении электромагнитных помех. В этой статье мы подробно разберем, что такое дроссель, для чего он нужен, и, самое главное, как он обозначается на схемах согласно российским и международным стандартам.

Что такое дроссель и зачем он нужен в электронных схемах?

Прежде чем погрузиться в мир условных обозначений, необходимо четко понимать, с каким компонентом мы имеем дело. Если говорить простым языком, дроссель — это катушка индуктивности, предназначенная для подавления (или "дросселирования", от немецкого Drossel) переменных составляющих тока в электрической цепи и беспрепятственного пропускания постоянной составля . Его основная "суперспособность" — высокое сопротивление переменному току и низкое — постоянному. Это свойство основано на явлении самоиндукции: при изменении тока в катушке возникает ЭДС (электродвижущая сила), которая препятствует этому изменению. Чем быстрее меняется ток (то есть, чем выше его частота), тем сильнее "сопротивляется" дроссель.

Таким образом, дроссели выполняют несколько ключевых функций:

• Фильтрация пульсаций: В выпрямителях блоков питания дроссели сглаживают пульсирующий ток после диодного моста, приближая его к постоянному.


• Подавление помех: Они являются неотъемлемой частью EMI/RFI-фильтров (фильтров электромагнитных и радиочастотных помех), защищая как само устройство от внешних помех, так и окружающую среду от "шума", генерируемого устройством.


• Накопление энергии: В импульсных преобразователях напряжения (DC-DC конвертерах) дроссель накапливает энергию в магнитном поле, а затем отдает ее в нагрузку, обеспечивая эффективное преобразование.


• Ограничение тока: В цепях питания люминесцентных ламп или светодиодов дроссель (или балласт) ограничивает ток до безопасного уровня.

Ключевая задача дросселя — стабилизировать ток в цепи, противодействуя любым его резким изменениям. Это делает его незаменимым стражем порядка в мире электроники.

Понимание этих функций помогает не только выбрать правильный компонент для своей разработки, но и быстрее находить его на схеме, предвидя его вероятное местоположение в том или ином функциональном узле устройства.

Условные графические обозначения (УГО) дросселей: разбираемся в стандартах

Теперь перейдем к самому главному — к графическому языку схем. Обозначение дросселя может незначительно отличаться в зависимости от принятого стандарта. В России и странах СНГ исторически преобладает система стандартов ГОСТ, в то время как в мировой практике широко используется стандарт IEC (International Electrotechnical Commission). Современные разработчики часто сталкиваются с обоими вариантами, поэтому важно знать их оба.

Базовое обозначение по ГОСТ и IEC

Основа основ, с которой начинается изучение схемотехники. Согласно российскому стандарту ГОСТ 2.728-74, базовое обозначение дросселя или катушки индуктивности — это простой прямоугольник. Рядом с ним обычно указывается позиционное обозначение, начинающееся с латинской буквы "L" (от Inductor), и порядковый номер (например, L1, L2, L3), а также номинал индуктивности (например, 100 мкГн).

Международный стандарт IEC 60617 предлагает более наглядное изображение — несколько полуокружностей (дуг), соединенных последовательно, что визуально напоминает витки провода в катушке. Этот вариант часто встречается в зарубежной документации и программах для проектирования печатных плат.

Базовые условные графические обозначения дросселя (катушки индуктивности) по ГОСТ 2.728-74 (слева) и IEC 60617 (справа).

Несмотря на визуальные различия, и прямоугольник по ГОСТ, и дуги по IEC обозначают один и тот же базовый элемент — катушку индуктивности. Контекст схемы всегда поможет понять, о каком компоненте идет речь.

Модификации УГО: что означают дополнительные линии и символы?

Базовое обозначение используется для идеализированной катушки без сердечника (с воздушным сердечником). Однако в реальности большинство дросселей имеют сердечник из специального материала для увеличения индуктивности. Наличие и тип сердечника обязательно отражаются на схеме с помощью дополнительных символов.

1. Дроссель с ферромагнитным сердечником: Это самый распространенный тип. Ферромагнитный материал (феррит, пермаллой, электротехническая сталь) значительно увеличивает индуктивность. На схеме по ГОСТ рядом с прямоугольником рисуется сплошная жирная линия. В стандарте IEC эта линия также проводится над символом катушки. Такое обозначение говорит о том, что перед нами силовой дроссель, дроссель фильтра или другой элемент, где важна высокая индуктивность.


2. Дроссель с диэлектрическим сердечником: Если сердечник выполнен из материала, не являющегося ферромагнетиком (например, пластик, керамика), то параллельная линия изображается пунктиром. Это встречается реже и в основном в высокочастотных цепях.


3. Подстроечный дроссель: Если индуктивность дросселя можно изменять (например, путем перемещения сердечника), его УГО перечеркивается стрелкой или дополняется Т-образным символом регулировки. Такие элементы применяются в колебательных контурах, генераторах и других схемах, требующих точной настройки.


4. Дроссель с отводами: Если катушка имеет один или несколько отводов от витков, они изображаются в виде линий, отходящих от основного символа. Это позволяет получить несколько значений индуктивности или использовать дроссель как автотрансформатор.

Особый случай: как обозначается синфазный дроссель

Синфазный дроссель (common-mode choke) — это ключевой компонент для борьбы с синфазными помехами, которые распространяются одновременно по обоим проводам питания или сигнальной линии. Его конструкция представляет собой две одинаковые обмотки, намотанные на общий тороидальный сердечник.

На схеме он обозначается как две катушки индуктивности, расположенные рядом. Наличие общего сердечника показывается сплошной линией (или несколькими), соединяющей оба УГО. Но самой важной деталью в обозначении синфазного дросселя являются фазировочные точки. Это жирные точки, которые ставятся у одного из выводов каждой обмотки.

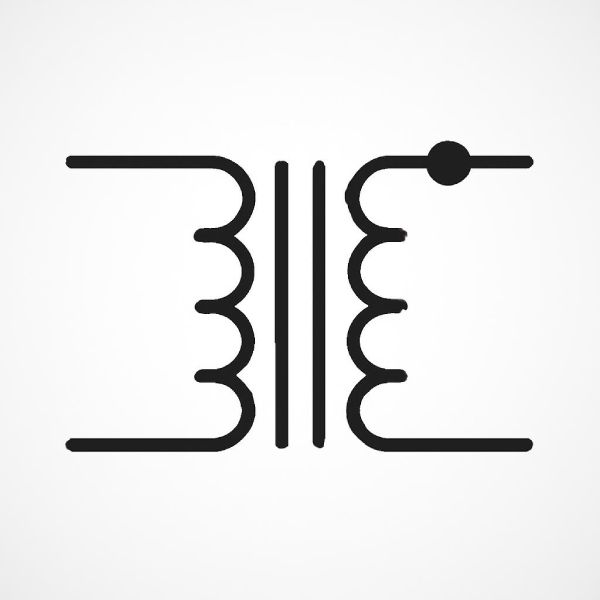

Обозначение синфазного дросселя на схеме. Точки указывают на начало обмоток, что критически важно для правильного подключения.

Что означают эти точки? Они указывают на начало обмоток, то есть на их синфазность. При правильном подключении полезный (дифференциальный) сигнал, протекая через обмотки в противоположных направлениях, создает магнитные потоки, которые взаимно компенсируют друг друга. В результате дроссель почти не оказывает сопротивления полезному сигналу. Синфазная помеха, протекая в одном направлении по обоим проводам, создает суммарный магнитный поток, который наводит в катушках большую ЭДС, эффективно подавляя эту помеху.

Фазировочные точки — это не декоративный элемент, а критически важная информация на схеме. Неправильное подключение обмоток синфазного дросселя сведет на нет всю его эффективность в борьбе с помехами.

Таким образом, увидев на схеме два индуктивных элемента, связанных линией сердечника и имеющих точки у выводов, вы можете быть уверены — перед вами синфазный дроссель, стоящий на страже чистоты сигналов и питания.

Как читать схему: практические примеры расположения дросселей

Теория — это хорошо, но лучший способ научиться — это практика. Понимание того, где и почему в схеме располагается дроссель, значительно ускоряет процесс ее анализа. Условное обозначение не просто "рисунок", это маркер, указывающий на определенную функцию узла. Давайте рассмотрим несколько типичных примеров.

Пример 1: входной EMI-фильтр блока питания

Практически любой импульсный блок питания (в компьютере, зарядном устройстве для телефона, телевизоре) начинается с входного фильтра электромагнитных помех (EMI-фильтра). Его задача — не пропускать высокочастотные помехи из сети в устройство и, что не менее важно, не выпускать помехи, генерируемые самим блоком питания, обратно в сеть.

Здесь вы почти всегда встретите синфазный дроссель. На схеме он будет стоять сразу после предохранителя и варистора, включенный последовательно в оба провода питания (фазу и ноль). Его УГО — две катушки с фазировочными точками и общим сердечником — безошибочно укажет на его роль. Рядом с ним обычно располагаются X- и Y-конденсаторы, которые вместе с дросселем образуют эффективный П-образный LC-фильтр.

Увидели на входе питания симметричную конструкцию из двух катушек на общем сердечнике? С вероятностью 99% это синфазный дроссель, защищающий устройство и сеть от взаимных помех.

Пример 2: понижающий DC-DC преобразователь (buck converter)

Это одна из самых распространенных схем в современной электронике, используемая для эффективного понижения постоянного напряжения. Например, для преобразования 12В в 5В или 3.3В для питания микроконтроллеров и другой логики. Ключевым элементом такого преобразователя является силовой дроссель.

На схеме он будет стоять после силового ключа (обычно MOSFET-транзистора) и перед выходным сглаживающим конденсатором. Его обозначение — прямоугольник (по ГОСТ) или дуги (по IEC) с жирной сплошной линией, указывающей на мощный ферромагнитный сердечник. Его функция здесь — накопление энергии в магнитном поле, когда ключ открыт, и плавная отдача этой энергии в нагрузку, когда ключ закрыт. Именно он, работая в паре с конденсатором, обеспечивает стабильное и сглаженное выходное напряжение.

Пример 3: цепи питания высокочастотных усилителей (RF-цепи)

В радиопередающих и радиоприемных устройствах часто необходимо подать постоянное напряжение питания на активный элемент (например, транзистор), но при этом не дать высокочастотному полезному сигналу "утечь" в цепь питания. Для этой цели используются высокочастотные (ВЧ) дроссели.

На схеме такой дроссель будет включен в цепь питания каскада усиления. Его УГО, как правило, будет базовым (без сердечника) или с пунктирной линией (диэлектрический сердечник), так как на высоких частотах ферромагнитные сердечники могут вносить большие потери. Его задача — представить высокое сопротивление для ВЧ-сигнала, не пропуская его дальше по цепи питания, но при этом обеспечить беспрепятственное прохождение постоянного тока для питания транзистора.

Сравнительная таблица применения дросселей

Для наглядности сведем информацию о различных типах дросселей и их типичном расположении в схемах в одну таблицу.

Тип дросселя Основное назначение Ключевые параметры Типичное место на схеме Силовой дроссель Накопление энергии, сглаживание пульсаций тока Индуктивность (L), ток насыщения (Isat), номинальный ток (Irms), сопротивление (DCR) В импульсных преобразователях (DC-DC), в фильтрах блоков питания (после выпрямителя) Синфазный дроссель Подавление синфазных электромагнитных помех Импеданс на частоте помехи, номинальный ток, индуктивность рассеяния На входе/выходе блоков питания, на сигнальных и интерфейсных линиях (USB, Ethernet) Высокочастотный (ВЧ) дроссель Развязка цепей по ВЧ, блокировка переменного тока Собственная резонансная частота (SRF), добротность (Q-factor), индуктивность В цепях питания ВЧ-усилителей, в колебательных контурах, в фильтрах радиочастот

Умение распознавать эти паттерны на схемах — это ключ к быстрому и эффективному анализу работы электронного устройства. Вы не просто видите "прямоугольник", а сразу понимаете его роль в общей картине.

Как выбрать правильный дроссель: на что обратить внимание кроме индуктивности

Итак, мы научились находить дроссели на схеме и понимать их назначение. Но что делать, если вам нужно заменить сгоревший компонент или вы проектируете собственное устройство? Одной лишь индуктивности, указанной на схеме (например, 100 мкГн), часто бывает недостаточно. Существует несколько критически важных параметров, которые определяют работоспособность и надежность всей схемы.

Выбор дросселя — это всегда компромисс между его электрическими характеристиками, размерами и стоимостью. Игнорирование любого из ключевых параметров может привести к нестабильной работе или даже выходу устройства из строя.

Вот основные характеристики, на которые следует обратить внимание при выборе дросселя:

• Номинальный ток (Rated Current, Irms): Это максимальный постоянный ток, который может протекать через дроссель без его перегрева. Превышение этого значения приведет к разрушению изоляции обмотки и выходу компонента из строя. Для силовых дросселей это один из главных параметров.


• Ток насыщения (Saturation Current, Isat): Этот параметр важен для дросселей с ферромагнитным сердечником. Ток насыщения — это значение постоянного тока, при котором индуктивность дросселя падает на определенную величину (например, на 30%) из-за насыщения магнитного сердечника. Работа дросселя в режиме насыщения резко снижает эффективность преобразователя. Ток насыщения всегда должен быть выше максимального пикового тока в вашей схеме.


• Сопротивление постоянному току (DC Resistance, DCR): Обмотка дросселя сделана из провода, который имеет собственное сопротивление. Чем оно ниже, тем меньше энергии будет теряться на дросселе в виде тепла. Низкий DCR особенно важен в мощных и энергоэффективных устройствах, таких как DC-DC преобразователи для питания процессоров или схемы с батарейным питанием.


• Собственная резонансная частота (Self-Resonant Frequency, SRF): Любая катушка индуктивности обладает межвитковой паразитной емкостью. Вместе они образуют колебательный контур, который имеет собственную частоту резонанса. Выше этой частоты дроссель перестает вести себя как катушка индуктивности и начинает проявлять свойства конденсатора. Для ВЧ-дросселей важно, чтобы их SRF была значительно выше рабочей частоты сигнала.

Понимание этих параметров поможет вам не только грамотно читать схемы, но и подбирать адекватную замену компонентам, а также успешно проектировать собственные электронные устройства. Всегда изучайте документацию (datasheet) на конкретный компонент перед его применением.

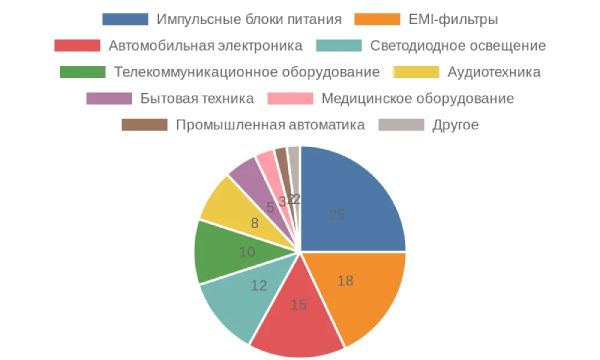

Распределение применения различных типов дросселей по отраслям электроники.

Типичные ошибки и диагностика неисправностей дросселей

Даже самое глубокое знание условных обозначений и теоретических основ не застраховывает от ошибок на практике, особенно на начальном этапе. Неправильная интерпретация схемы, неверный выбор компонента или пропущенный дефект могут привести к часам бесплодных поисков неисправности. В этом разделе мы разберем наиболее частые ошибки, связанные с дросселями, и научимся проводить их базовую диагностику.

Распространенные ошибки при работе со схемами и компонентами

Многие проблемы возникают не из-за поломки самого дросселя, а из-за человеческого фактора на этапе проектирования, сборки или ремонта. Вот несколько классических "граблей", на которые наступают как новички, так и опытные мастера.

1. Путаница с другими компонентами. Малогабаритные дроссели в аксиальном исполнении (похожие на резисторы, но обычно серого, зеленого или синего цвета) можно легко спутать с резисторами. На схеме их УГО (прямоугольник) также похоже на обозначение резистора. Ключевое отличие — позиционное обозначение. Дроссели всегда маркируются буквой "L", в то время как резисторы — "R". Всегда внимательно смотрите на буквенный код рядом с элементом.


2. Игнорирование фазировки синфазного дросселя. Мы уже упоминали важность фазировочных точек, но эту ошибку стоит подчеркнуть еще раз. Если при монтаже перепутать выводы одной из обмоток, дроссель перестанет подавлять синфазные помехи. Более того, он превратится в дифференциальный дроссель, который будет создавать значительное сопротивление полезному сигналу, что может привести к сбоям в передаче данных или потере мощности.


3. Выбор по принципу "лишь бы индуктивность совпадала". Это, пожалуй, самая критическая ошибка при замене или подборе дросселя. Как мы обсуждали ранее, параметры тока (Irms и Isat) и сопротивления (DCR) не менее важны. Установка дросселя с недостаточным током насыщения в импульсный преобразователь приведет к тому, что при пиковых нагрузках его индуктивность резко упадет, ключ (транзистор) может выйти из строя из-за сверхтока, а на выходе появятся огромные пульсации.

Золотое правило ремонта и проектирования: всегда сверяйтесь с документацией (datasheet) на компонент. Номинал на схеме — это лишь одно из требований, а не исчерпывающая характеристика.

Как проверить дроссель: методы диагностики

Дроссель — достаточно надежный пассивный компонент, но и он не вечен. Перегрев, механические повреждения или производственный брак могут вывести его из строя. В отличие от конденсаторов, которые часто "вздуваются", или резисторов, которые чернеют, неисправность дросселя не всегда очевидна при визуальном осмотре. Существует три основных типа неисправностей: обрыв, короткое замыкание (межвитковое) и потеря индуктивности.

Для быстрой проверки и поиска неисправности можно воспользоваться следующей таблицей-шпаргалкой.

Симптом неисправности в устройстве Вероятная проблема с дросселем Метод диагностики Устройство не включается, цепь питания "разорвана". Обрыв обмотки. Выпаять дроссель (или проверить в схеме, если возможно). Мультиметр в режиме "прозвонки" или измерения сопротивления должен показать бесконечность. У исправного дросселя сопротивление очень низкое (доли Ома или несколько Ом). Сильный локальный нагрев дросселя, запах лака, потемнение корпуса. Предохранитель может перегорать. Межвитковое короткое замыкание. Самая сложная для диагностики неисправность. Мультиметр покажет низкое сопротивление, как у исправного. Поможет только LCR-метр: измеренная индуктивность будет в разы или на порядки ниже номинальной. Нестабильная работа импульсного блока питания, высокий уровень пульсаций на выходе, свист или писк. Потеря индуктивности из-за насыщения сердечника или его деградации (трещины от удара, перегрев). Проверить соответствие дросселя токам в схеме. Визуально осмотреть сердечник на предмет трещин. Измерить индуктивность LCR-метром. Проверить осциллографом форму тока через дроссель (если возможно). Плохая фильтрация помех, сбои в работе интерфейсов (USB, Ethernet). Неисправность или неправильное подключение синфазного дросселя. Проверить правильность фазировки (соответствие точкам на схеме). Проверить на обрыв каждую из обмоток. Заменить на заведомо исправный.

Важно понимать, что для точной диагностики дросселя, особенно при подозрении на межвитковое замыкание или потерю индуктивности, простого мультиметра недостаточно. Идеальным инструментом для этой задачи является LCR-метр — прибор, специально предназначенный для измерения индуктивности (L), емкости (C) и сопротивления (R). Он позволяет сравнить реальную индуктивность компонента с заявленной в документации и сделать однозначный вывод о его исправности.

Маркировка дросселей: как прочитать номинал на корпусе компонента

Разобравшись с условными обозначениями на схемах, мы переходим от теории к практике — к физическому компоненту, который держим в руках. Как и резисторы, дроссели имеют свою систему маркировки, позволяющую определить их параметры без измерительных приборов. Знание этих систем необходимо для правильной идентификации элемента на плате и подбора аналога для замены. Существует два основных типа маркировки: буквенно-цифровая и цветовая.

Буквенно-цифровая маркировка

Этот способ наиболее распространен для SMD-компонентов (для поверхностного монтажа) и многих выводных дросселей. Обычно он состоит из трех или четырех символов.

• Трехзначный код: Первые две цифры обозначают значащую часть номинала, а третья — множитель, то есть степень десяти, на которую нужно умножить первые две цифры. Номинал по умолчанию указывается в микрогенри (мкГн). Например, маркировка "471" расшифровывается как 47 ? 10? = 470 мкГн. Маркировка "100" будет означать 10 ? 10? = 10 мкГн.


• Использование буквы "R": Если в коде присутствует латинская буква "R", она выполняет роль десятичной точки. Это позволяет маркировать номиналы менее 10 мкГн. Например, "2R2" означает 2.2 мкГн, а "R56" — 0.56 мкГн.


• Четырехзначный код: Используется для прецизионных (высокоточных) дросселей. Принцип тот же, что и с трехзначным кодом, но первые три цифры являются значащей частью, а четвертая — множителем. Например, "1232" означает 123 ? 10? = 12300 мкГн или 12.3 мГн.

Буква R в маркировке заменяет десятичную точку и помогает избежать ошибок при чтении стершихся или мелких символов на корпусе компонента.

Цветовая маркировка

Дроссели в аксиальном исполнении, внешне очень похожие на резисторы, часто маркируются с помощью цветных полос. Система полностью аналогична резисторной, но с одним ключевым отличием: результат измерения получается в микрогенри (мкГн), а не в Омах.

Стандартная маркировка состоит из 4 полос:

1. Первая полоса — первая цифра номинала.


2. Вторая полоса — вторая цифра номинала.


3. Третья полоса — десятичный множитель.


4. Четвертая полоса — допуск (точность) в процентах.

Например, дроссель с полосами "желтый, фиолетовый, красный, серебристый" будет расшифровываться так: 4 (желтый), 7 (фиолетовый), множитель ?100 (красный), допуск ±10% (серебристый). Итоговый номинал: 47 ? 100 = 4700 мкГн (или 4.7 мГн) с допуском ±10%. Для расшифровки цветовой маркировки удобно использовать специальные таблицы или онлайн-калькуляторы, которые легко найти в интернете.

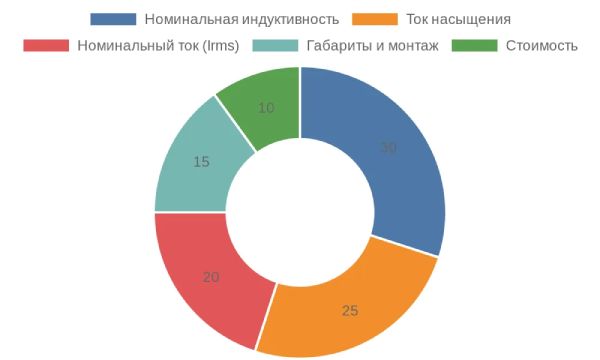

Диаграмма, иллюстрирующая относительную важность различных параметров при выборе дросселя для проекта.

Часто задаваемые вопросы (FAQ)

Чем дроссель отличается от катушки индуктивности?

По сути, это одно и то же. "Катушка индуктивности" — это общее название радиоэлектронного компонента. "Дроссель" — это функциональное название катушки индуктивности, когда она используется для подавления (дросселирования) переменной составляющей тока, то есть в качестве фильтра. Таким образом, любой дроссель является катушкой индуктивности, но не всякая катушка индуктивности используется как дроссель (например, в колебательных контурах или в качестве антенны).

Почему дроссель в блоке питания гудит или пищит?

Этот звук чаще всего вызван явлением магнитострикции — микроскопическим изменением размеров ферромагнитного сердечника под действием переменного магнитного поля. Если частота переключений в импульсном блоке питания попадает в слышимый диапазон (обычно при малых нагрузках), эти вибрации становятся слышны как писк или гул. Также причиной может быть механически плохо закрепленная обмотка, которая вибрирует в такт с током. В большинстве случаев это не является признаком неисправности, но может указывать на работу схемы в неоптимальном режиме.

На схеме нарисован прямоугольник. это дроссель или резистор?

Хотя по стандарту ГОСТ базовые обозначения дросселя и резистора действительно похожи (оба являются прямоугольниками), их легко различить по позиционному обозначению. Рядом с элементом всегда стоит буквенно-цифровой код. Если он начинается с буквы "L" (например, L1, L5, L102), то это дроссель (катушка индуктивности). Если код начинается с буквы "R" (например, R3, R15), то это резистор.

Можно ли заменить дроссель перемычкой (куском провода)?

Категорически нет, за редчайшими исключениями. Дроссель выполняет важную функцию фильтрации или накопления энергии. Замена его перемычкой приведет к тому, что высокочастотные помехи беспрепятственно пройдут по цепи, а в импульсном преобразователе это вызовет короткое замыкание и мгновенный выход из строя силового ключа и, возможно, других элементов. Единственный случай, когда это допустимо (и то временно, для диагностики) — это низкоиндуктивные дроссели-"бусины" (ferrite bead), но и это не рекомендуется.

Что такое "индуктивность рассеяния" у синфазного дросселя?

В идеальном синфазном дросселе магнитные потоки от дифференциального (полезного) сигнала полностью компенсируют друг друга. В реальности из-за несовершенства конструкции часть магнитного потока одной обмотки не связана с другой. Эта "не скомпенсированная" часть и создает так называемую индуктивность рассеяния. Она проявляет себя как небольшая дифференциальная индуктивность, включенная последовательно с сигналом. В некоторых случаях это полезно для дополнительного подавления дифференциальных помех, но в высокоскоростных линиях передачи данных большая индуктивность рассеяния может искажать сигнал.

Заключение

Мы совершили подробное путешествие в мир дросселей, начав с их фундаментальной роли в электронике и закончив практическими аспектами диагностики и маркировки. Теперь вы знаете, как обозначается дроссель на схеме по разным стандартам, можете отличить силовой дроссель от синфазного и понимаете, почему фазировочные точки так важны. Эти знания — прочный фундамент для уверенного чтения и анализа практически любых электрических принципиальных схем.

Наш главный совет: всегда подходите к анализу схемы комплексно. Не просто ищите знакомые символы, а старайтесь понять функцию каждого элемента в конкретном узле. Помните, что условное обозначение — это лишь начало, за которым скрываются важные параметры, такие как ток насыщения и рабочая частота. Не бойтесь экспериментировать, изучать документацию и задавать вопросы. Мир электроники огромен и интересен, и каждый прочитанный даташит, каждая успешно отремонтированная плата делают вас более опытным и уверенным специалистом. Успехов в ваших проектах!
